秦洪橋鋼箱提籃拱橋拱肋廠內預拼裝順利完成
發布時間：2015-06-02 作者：文/圖 張軍 郭富娃 來源：第二工程公司 分享到：
5月31日，集團公司承建的G310秦洪橋危橋改造工程下承式鋼箱提籃拱橋鋼梁拱肋廠內預拼裝順利完成，為鋼梁現場拼裝順利實施奠定了堅實的基礎。
秦洪橋主橋上部結構為119m下承式矩形鋼箱提籃拱橋，經過邀請招標，江蘇中泰橋梁鋼構股份有限公司分包了秦洪橋主橋的鋼結構工程。主橋鋼結構分為拱肋、系桿、縱橫梁、橫撐、拱肋間裝飾結構以及吊桿。拱肋、系桿、橫梁板材采用Q345qD（部分構件采用Q345qD-Z15），其他附屬結構采用Q235B鋼，全橋鋼材工程量約為1580t。
拱肋采用矩形截面，高2.5m，寬1.6m。在滿足設計圖紙要求并綜合考慮供料、工藝性等因素的條件下，將單片拱肋節段劃分為11個制造節段（含拱腳節段）。拱肋節段全部制造完成后，在廠內進行預拼裝，其目的主要是檢驗制作的精度，以便及時調整、消除誤差，從而確保構件現場順利吊裝，減少現場高空安裝過程中對構件的安裝調整時間，有力保障工程的順利實施。

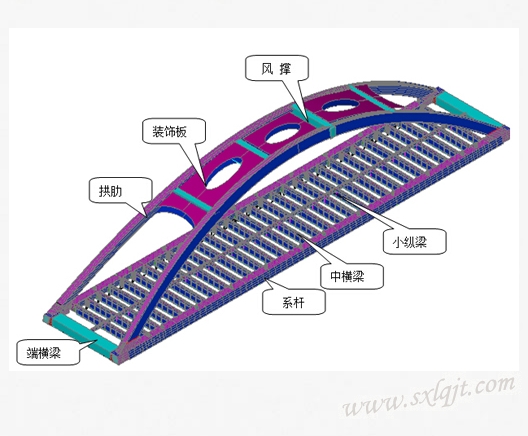

鋼橋整體直觀圖

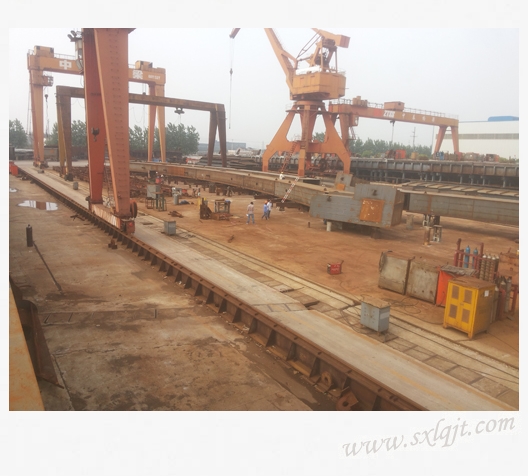

拱肋廠內總拼圖?
