石梯漢江大橋完成水下基礎工程施工
發布時間：2015-04-20 作者：文/圖 付偉 來源：第一工程公司 分享到：
近日，安康漢濱區石梯漢江大橋項目部加快生產進度，目前已完成水下基礎工程，提前完成節點目標任務。
石梯漢江大橋項目路線全長340.686米，橋梁長度225.4米，橋梁基礎為鉆孔灌注樁和水中高樁承臺基礎，共有樁基礎22根，水中承臺基礎2座。
由于地勢陡峭、工作面狹窄，項目部針對每組樁基的特點采取了相應的灌注施工方式。0號臺6根樁基靠近316國道，地勢陡峭，采用混凝土泵車進行灌注；1號墩位6根樁基位于水中，采用搭建鋼管樁平臺下鋼護筒封水鉆孔灌注；2號墩位6根樁基位于對岸山體和江水中，工作面狹窄，采取袋裝粘土圍堰，封閉抽水后進行操作，施工所需鉆機、挖機、吊車、罐車等機械設備和鋼筋籠等材料均須使用渡船，施工組織難度大；3號臺4根樁基位于對岸，場地有限，樁基鋼筋原材料渡船運輸，現場綁扎，吊車下籠，施工所需鉆機、挖機、裝載機、吊車、罐車等機械設備也須渡船至渡口，轉運至施工作業面。
大橋水中承臺為1#和2#墩位處承臺。1#承臺采取鋼吊箱施工，拆除部分鉆孔平臺并破樁頭后，將自行設計的吊架和鋼模板吊入水中，達到設計標高后澆筑封底混凝土，進行鋼筋綁扎，最后完成混凝土澆筑。2#承臺施工難度極大，圖紙?jiān)O(shè)計為水下、水上爆破后下雙壁鋼套箱圍堰施工，施工工期長，無法保證節點進度目標要求，成本高并且不便采用爆破施工。項目部積極與業主、設計院溝通，優化施工方案，采取破碎錘由山頂下挖至水面，袋裝粘土圍堰后繼續挖至設計標高，封閉抽水后進行鋼筋綁扎、模板支立和混凝土澆筑。這一方案即節約了成本，完成了節點任務，同時又杜絕了爆破施工的不安全因素。
清明期間的頻繁降水過后，石梯漢江大橋項目部迎來又一輪大干高潮。4月9日完成最后一根樁基混凝土灌注，4月14日完成2#墩位承臺混凝土澆筑。出水面節點目標提前半個月完成，為加快項目施工進度，實現大橋提前合攏奠定了堅實基礎。

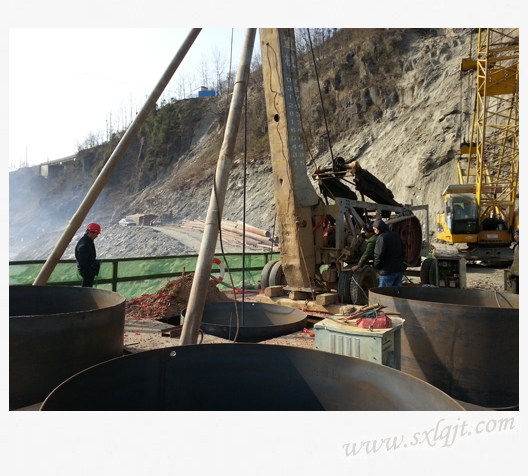

1號墩位鋼管樁平臺鋼護筒封水鉆孔施工?

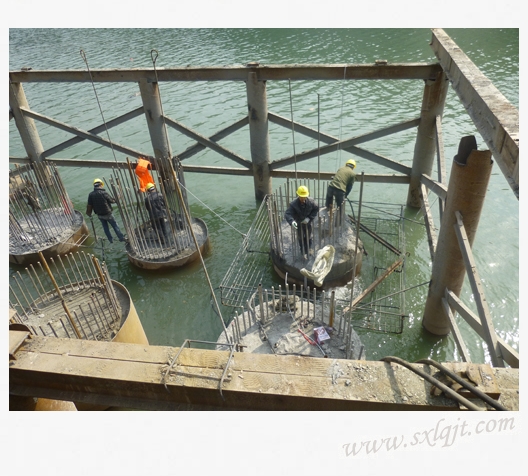

1#承臺施工

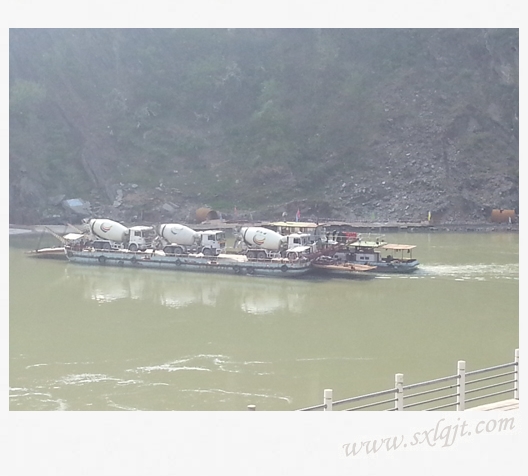

2號墩位樁基混凝土運輸
石梯漢江大橋效果圖
