云南省保（山）至龍（陵）高速公路K523+270特大橋主橋?yàn)轭A(yù)應力混凝土連續剛構，跨徑布置為90+160+90m，總長340m。主橋按雙向四車道設計，箱梁頂寬為22.5m，底寬為11.5m，箱梁為單箱室斷面。箱梁根部梁高9.5m，跨中梁高為3.5m，腹板厚度分別為0.8m和0.6m，底板厚度由端部的0.3m按3/2次方拋物線變化至根部的1.1m。箱梁采用縱向、橫向、豎向三向預應力結構，縱向預應力采用大噸位群錨體系，橫向預應力采用扁錨體系。

掛籃(下圖1)移動是本橋施工的重點、難點，擬采用施工順序?yàn)橄?span>0^#塊，然后懸臂澆筑，再澆筑現澆段，最后合攏。利用塔吊垂直運輸材料，人工上下在墩身內側搭設鋼管樓梯，每個工班根據工作面的開展情況及次序，分成若干個小組，合理安排，保證上部施工連續不斷進行。

2.1 靜定菱形桁架

?

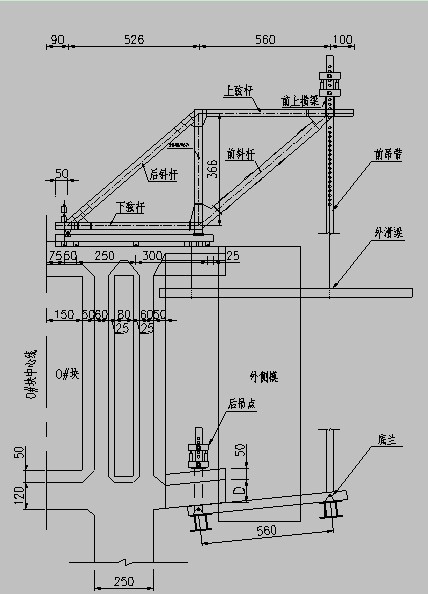

圖1?K523+270 大橋懸澆施工掛籃總體布置

主桁架為掛籃的承重主結構。它由兩片固接靜定菱形桿系桁架組成。菱形桁架長12m、高4m，由5根桿件在節點通過節點塊夾板和螺栓連接而成。桿件采用抗扭性能良好的空心薄壁箱形斷面。兩片桁架在B、C、D點用∠100×100×14角鋼拼裝成桁架形成橫向聯系，在A點設置上前橫梁。桁架前端為主桁承受外荷載的唯一作用點，中節點B為主桁在橋面上的支承點，也是掛籃推移水平作用點，后節點D為主桁的錨固點（即掛籃抗傾覆的平衡錨固點）。

2.2 上前橫梁

2.2.1 上前橫梁應有足夠的豎向、橫向及抗扭剛度。由于是位于主桁前端，自重應盡可能小些。

2.2.2 上前橫梁采用2個[50c槽鋼及鋼板焊接而成。

2.2.3 底籃

(1)底籃是懸澆箱梁施工的懸掛式底座，它由底模、前后托梁及腳手架組成。

① 由于0^#塊順橋向只有10m長，不能滿足掛籃正常主桁架的拼裝，即特意在0^#塊段上對掛籃進行了水平錯位,改變了原助支架的方案。并完成1^#塊段的澆筑及縱、橫、豎向的預應力張拉、壓漿工作。脫除內、外底模板，并將所有前吊點轉換到已完成的1^#塊上，拆除特意加工的整體式主桁，拼裝正常主桁架，再將所有前吊點轉換至主桁梁的上前橫梁上，整個拼裝過程是用塔吊配合卷揚機組進行吊裝。

拼裝流程步驟如下：鋪設導向軌道→安放中支點塊→拼裝主桁各節點塊及桿件、滑車、橫向聯系桿→安裝前橫梁、前吊桿、提升千斤等→安裝液壓頂推裝置→連接后接點小車、拆除前后節點、支撐→主桁各處全面檢查→安裝后錨固系統。

　　a鋪設導向軌道，用塔吊吊至梁頂，放在一定位置，并將兩臺掛籃道軌聯結在一起，用木、鋼板或楔形塊墊平，使道軌頂面標高相等，并用分配梁錨固在梁體上。

　　b安放中支點塊，將其安放在0^#塊段的兩頭位置，并在前后節點塊位置附近支立臨時支點（方木垛或其它支撐）。

　　c依次拼裝后、前、中水平桿，豎向桿、斜桿和前上水平桿，然后拼裝前、后節點塊滑車，橫向聯系桿，在拼裝豎向桿之前應將上節點塊安在豎向桿上，采用豎向預應力Φj32精軋螺紋鋼筋，將后端錨固。

　　d安裝前橫梁，要平衡、對稱，同時吊在安裝的位置上，盡快打入鎖定銷，擰緊所有螺絲，抓緊穿入前吊桿、吊帶，同時安放提升千斤頂。

　　e安裝液壓頂推裝置，并連接水平頂推、前吊桿提升、后主桁調整、千斤油管、油泵及電路等。

f連接后接點小車，拆除前、后節點處臨時支撐，使其主桁受力在中節點塊和后節點小車行走輪上。

g在主桁后節點錨固處，用Φ32精軋螺紋筋擰上十字鉸接頭并上在腹板豎向預應力精軋筋上，使其后節點小車行走輪上的受力解除，并安裝保險系統。

h拼裝完成后，對整個主桁結構、桿件、節點鎖定銷子及千斤油泵等進行一次全面檢查，發現問題及時糾正。

② 模板拼裝

　　將二臺主桁校正準確定位、錨固穩定后，方可進行模板安裝。模板按先底模后外模，再內模的程序吊裝。步驟為：

③在0^#塊段上利用拼裝好的特殊掛籃將1^#塊段對稱施工完成后，即可拆除特殊掛籃主桁架，拼裝正常掛籃主桁拼裝完成后，即可進行掛籃的加載試驗，即采取拼裝步驟如下：

a待1^#塊張拉、壓漿完成后，即可脫除所有模板，利用鋼絲繩、導鏈等將掛籃所有前吊點轉換到已完成的1^#塊段上。

　　b解除特殊掛籃主桁的整體固接螺絲、夾板，使其成為分體主桁，同時在1^#塊段頂上延長掛籃軌道，對稱將2臺特殊主桁前移至一定位置，后拆除特殊主桁，拼裝正常掛籃主桁架。

c對前三角各節點連結處（銷子、保險銷等）進行全面檢查。

　 ④外模系

a外模系是指箱梁外側的腹板和翼板的模板等，為了減輕自重及便于液壓自動控制，外模采用了懸掛式結構，由[100槽鋼焊接成框架式模肋、三角穩定聯桿[100槽鋼水平加強肋[100槽鋼、模面、滑梁及邊縱梁組成。前后端通過滑梁和邊縱梁分別吊在前橫梁上及錨固在已澆箱梁段頂板上。模板縱向長度5.0 m（箱梁分段最長度4.5m）?；翰捎?個[32槽鋼及鋼板焊接成型，長度為10.8m，重載時，在緊靠模板后端處將滑梁錨固，空載移動時，托著模板，前端由主桁帶著運動，后部（模板以外的滑梁部分）上弦桿的下緣掛在定點小車輪子上，輪子的滾動即帶動滑梁和模板前移。外模的模肋框架和三角聯桿0.75m間距設一道，模面采用特制的大塊組合鋼模板，采用長5cm∠70短角鋼塊打眼焊在膜肋一定位置上，使之與模面相連，其優點為：整體性能好，可節約模肋；接縫少，能很好保證箱梁表面平整度。

　　b外模始終處于懸掛狀態，且與掛籃其它部分保持同步升降，調位均由液壓電氣控制。

　?、?內模系

　　c內模縱向0.75m間距設一道模肋，頂模肋與兩滑梁上弦桿采用螺栓連接，同時采用∠120×∠120角鋼和[100槽鋼將滑梁和頂模肋連成框架。模面采用特制的大塊組合鋼模板。腹板模板在上拐角處采用兩個銷子懸掛在頂模板肋上，其具體結構為：在豎模肋的上端設置連接鋼板并鉆有偏心旋轉孔及定位孔，拼裝時，先將豎模肋與頂模肋相應的偏心旋轉孔用鋼銷穿住，使其豎模肋處于懸掛狀態，拼掛豎向模板完成后，旋轉整塊模扇使其豎模肋與頂模肋的定位孔重合后，穿入定位鋼銷，即可滿足內模要求，穿入拉桿連接內、外模即可。脫模時，只需抽掉內外模板連接拉桿、將定位銷打掉，豎模便以偏心旋轉銷為圓心，在重力偏心矩作用下，向箱內方向轉動一位移，腹板即可脫模，重新掛模時，只需用千斤頂或人工將豎模輕輕頂起，穿上定位銷即可。內模始終處于懸掛狀態，且與掛籃其它部分保持同步，其升降、調位均由液壓電氣集中控制。

　 ⑥ 錨固系統

　　⑦ 推進系統

c該液壓推進系統的優點為：操作簡便，行走平穩，對稱均衡，便于同步，安全可靠，工人勞動強度小。

　　通過以上的介紹和敘述，使我們對Ｔ構橋掛籃的施工工藝有了全面的了解和認識，對我們在以后的施工中遇到相同類型的施工提供了參考。

?
